Flanșă pentru fixare termoizolație cu montaj ascuns în sisteme ETICS

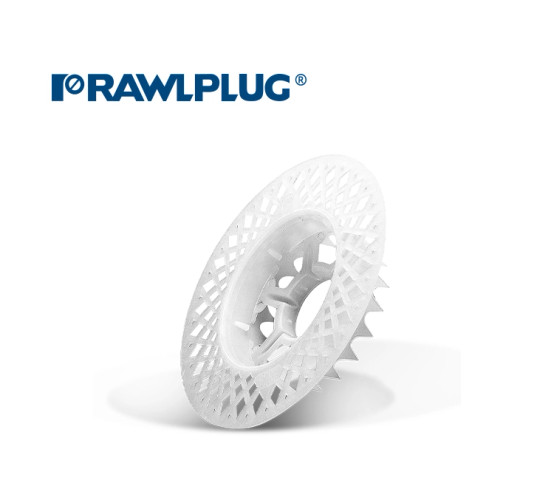

Flanșa de fixare a izolației cu perforator RAWLPLUG KWX 110 mm este concepută pentru montajul ascuns al diblurilor în termoizolația exterioară, în special pentru plăci din vată minerală bazaltică și polistiren. Perforatorul integrat permite o decupare precisă în stratul termoizolant, fără utilizarea unor instrumente suplimentare, iar diametrul mare al flanșei contribuie la o distribuție corectă a presiunii și la o fixare stabilă.

Această șaibă se utilizează împreună cu diblurile R-TFIX-8S.

Față de o fixare clasică la nivelul suprafeței, această flanșă cu perforator permite montajul ascuns, ceea ce ajută la poziționarea corectă a elementului de fixare în materialul izolator și la menținerea unui contact uniform cu placa de termoizolație, reducând riscul formării punților termice.

Ce rol are flanșa RAWLPLUG KWX 110 mm în sistemul de fațadă

Într-un sistem ETICS, fiecare punct de fixare trebuie să contribuie la stabilitatea ansamblului fără să compromită performanța stratului termoizolant. Flanșa KWX 110 mm are rolul de a prelua și distribui corect sarcina în zona de fixare, reducând riscul de deteriorare locală a plăcii de izolație.

Perforatorul integrat ajută la realizarea unei așezări controlate în stratul izolator, astfel încât diblul să fie poziționat corect pentru montaj îngropat / countersunk. Rezultatul este o fixare mai precisă și o integrare mai bună în configurația sistemului de termoizolare.

Unde se utilizează

RAWLPLUG KWX 110 mm este recomandată pentru:

• sisteme de termoizolație compozită de fațadă ETICS
• fixarea plăcilor din vată minerală
• fixarea plăcilor de polistiren EPS
• aplicații unde se dorește montaj ascuns al diblului
• lucrări de fațadă unde este importantă stabilitatea locală a punctului de fixare

Compatibilitate și utilizare corectă

Pentru o funcționare corectă, flanșa trebuie utilizată împreună cu elementele de fixare compatibile din sistemul RAWLPLUG, în special:

1. Diblu premium R-TFIX-8SX
2. Diblu premium R-TFIX-8S
3. Capac din vata minerala bazaltica Ø63 mm
4. Capac din polistiren Ø63 mm

Alegerea corectă a combinației dintre flanșă, diblu și materialul termoizolant este importantă pentru o fixare sigură și pentru comportamentul corect al sistemului ETICS în exploatare.

De ce să alegi o flanșă dedicată pentru fixarea vatei minerale

În practică, multe probleme de execuție apar nu din lipsa diblului, ci din alegerea greșită a accesoriilor de fixare pentru tipul de izolație folosit. La plăcile din vată minerală, o flanșă dedicată pentru montaj ascuns ajută la:

• poziționarea corectă a diblului în stratul de izolație
• distribuția mai bună a presiunii în jurul punctului de ancorare
• reducerea riscului de afectare locală a izolației
• eliminare punți termice pe fațadă

Flanșa de fixare izolație cu perforator RAWLPLUG KWX 110 mm este un accesoriu tehnic util pentru fixarea corectă a termoizolației în sisteme ETICS, în special în cazul plăcilor din vată minerală. Perforatorul integrat, montajul ascuns, presiunea uniformă și compatibilitatea cu diblurile dedicate RAWLPLUG o transformă într-o soluție potrivită pentru șantiere unde contează precizia montajului și stabilitatea fixării în timp.

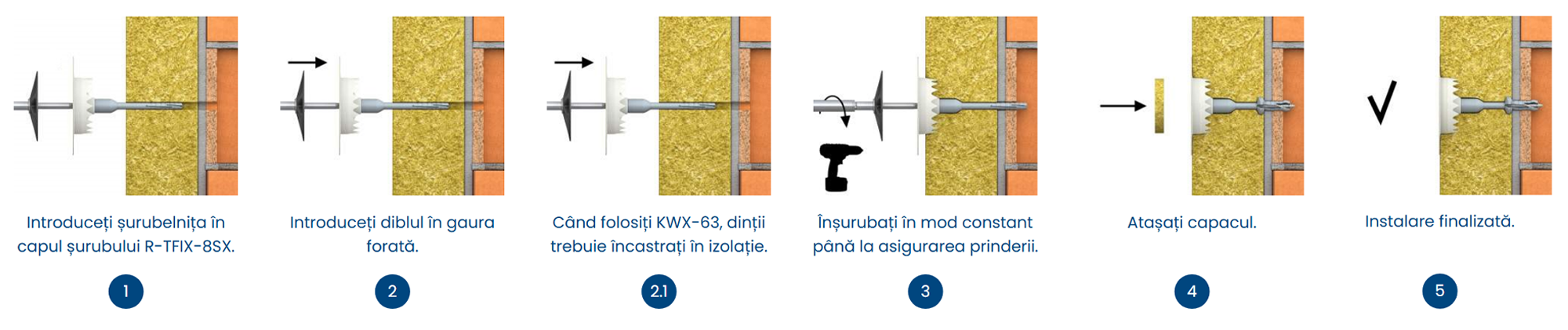

1. Realizați o gaură având diametrul și adâncimea cerute.
2. Adâncime de forare de minimum 35mm pentru categoriile A,B,C,D și 75mm pentru categoria E.
3. Curățați de 3 ori găurile realizate.
4. Introduceți șurubelnița în capul șurubului R-TFIX-8SX.
5. Introduceți diblul în gaura forată.
6. Când folosiți KWX-63, dinții trebuie încastrați în izolație.
7. Adâncime de ancorare de minimum 25mm pentru categoriile A,B,C,D și 65mm pentru categoria E.
8. Aplicați o presiune axială constantă, asigurând menținerea perpendiculară a discului instrumentului pe axul de fixare.
9. Înșurubați în mod constant până la asigurarea prinderii (atunci când discul atinge suprafața izolației).

 Fișă tehnică KWX
