Diblu premium pentru termoizolație RAWLPLUG R-TFIX-8SX cu cui metalic, pentru fixarea diblurilor cu montaj ascuns în vată bazaltică sau polistiren

În construcțiile eficiente energetic, alegerea corectă a accesoriilor de fixare pentru termoizolație influențează direct performanța sistemului de fațadă. Diblul premium RAWLPLUG R-TFIX-8SX este proiectat pentru fixarea mecanică a termoizolației în sistemele ETICS, oferind o prindere sigură, durabilă și compatibilă cu cerințele unui montaj corect.

Spre deosebire de fixarea clasică la suprafață, montajul ascuns al diblului RAWLPLUG R-TFIX-8SX permite integrarea elementului de fixare în stratul termoizolant, contribuind la o suprafață mai uniformă și la o execuție mai corectă a sistemului.

Această abordare este importantă mai ales în proiectele unde se urmărește reducerea punților termice și creșterea performanței energetice a anvelopei clădirii.

Se utilizează împreună cu

1. Dopul din polistiren R-TFIX, 15 mm
2. Capac din polistiren EPS Ø63 mm
3. Capac din vata minerala WM Ø63 mm
4. Flanșa KWX 110 mm.

Diblu premium RAWLPLUG R-TFIX-8SX pentru toate tipurile de materiale de bază:

• Beton C12/15-C50/60 (categorie utilizare A)
• Panouri murale exterioare din beton C16/20-C50/60 (categorie utilizare A)
• Cărămidă solidă (categorie utilizare B)
• Cărămidă silico-calcaroasă plină (categorie utilizare B)
• Cărămidă cu găuri (categorie utilizare C)
• Cărămidă silico-calcaroasă cu goluri (categorie utilizare C)
• Cărămidă cu goluri verticale (categorie utilizare C)
• Bloc beton uşor (categorie utilizare C)
• Bloc cu goluri din beton uşor

Un alt element cheie al diblului RAWLPLUG R-TFIX-8SX este cuiul metalic, care asigură o fixare solidă și durabilă. Acest cui este conceput pentru a pătrunde ușor în materialul de bază, oferind o ancorare puternică ce garantează stabilitatea izolației pe termen lung. În plus, materialul metalic al cuiului oferă o rezistență ridicată la coroziune, asigurând o durată de viață extinsă a întregului sistem de fixare.

1. Cui metalic de înaltă performanță

Un alt element cheie al diblului RAWLPLUG R-TFIX-8SX este cuiul metalic, care asigură o fixare solidă și durabilă. Acest cui este conceput pentru a pătrunde ușor în materialul de bază, oferind o ancorare puternică ce garantează stabilitatea izolației pe termen lung. În plus, materialul metalic al cuiului oferă o rezistență ridicată la coroziune, asigurând o durată de viață extinsă a întregului sistem de fixare.

2. Montaj facil prin înșurubare

Montajul prin înșurubare al diblului RAWLPLUG R-TFIX-8SX este simplu și rapid, ceea ce economisește timp și efort în procesul de instalare. Această metodă asigură o fixare precisă și uniformă, reducând riscul de erori în timpul montajului. De asemenea, montajul prin înșurubare contribuie la obținerea unei aliniamente perfecte cu suprafața izolației, esențial pentru estetica finală a fațadei.

3. Performanță dovedită în timp

RAWLPLUG R-TFIX-8SX este un diblu cu o reputație solidă în industrie, utilizat cu succes în numeroase proiecte de izolație din întreaga lume. Performanța sa dovedită în timp face din acesta o alegere sigură pentru orice proiect de termoizolație, oferind siguranță și încredere.

Caracteristici

• Instalare rapidă și ușoară în toate tipurile de substrat (categoriile A, B, C, D și E)
• Zonă unică de compresie a diblului, pentru o instalare precisă
• Instalarea cu capacul izolator R-TFIX-CAP reduce punțile termice
• Rigiditatea plăcii (valoare de 0,6 kN/mm) asigură o suprafață netedă și un sistem de izolație stabil
• Designul unic permite obținerea unor capacități mari de încărcare, reducând astfel numărul de elemente de fixare necesare pe metrul pătrat de izolație
• Adâncimea minimă de ancorare (25 mm) și sarcinile maxime asigură siguranță ridicată și un număr minim de dibluri
• Montaj ascuns cu ajutorul instrumentului R-TFIX-TOOL-BLACK
• Instalare la nivelul suprafeței cu ajutorul instrumentului R-TFIX-TOOL-GREY

Aplicaţii

• Sisteme Termoizolante Compozite de Fațadă „ETICS”
• Plăci de polistiren (EPS)
• Vată minerală
• Placi de poliuretan (PU)
• Plăci de plută
• Plăci ușoare din lână de lemn

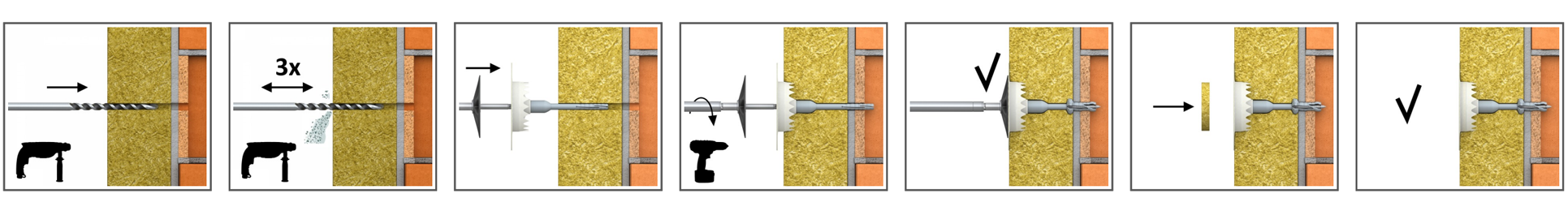

Ghid de instalare

1. Realizați o gaură având diametrul și adâncimea cerute.
2. Adâncime de forare de minimum 35mm pentru categoriile A,B,C,D și 75mm pentru categoria E.
3. Curățați de 3 ori găurile realizate.
4. Introduceți șurubelnița în capul șurubului R-TFIX-8SX.
5. Introduceți diblul în gaura forată.
6. Când folosiți KWX-63, dinții trebuie încastrați în izolație.
7. Adâncime de ancorare de minimum 25mm pentru categoriile A,B,C,D și 65mm pentru categoria E.
8. Aplicați o presiune axială constantă, asigurând menținerea perpendiculară a discului instrumentului pe axul de fixare.
9. Înșurubați în mod constant până la asigurarea prinderii (atunci când discul atinge suprafața izolației).

Recomandare lungimi: 25 mm în materialele din categoriile A,B,C,D și 65 mm în BCA

Dimensiunile recomandate de fixare în straturile de suport A (beton); B (cărămidă plină); C (cărămidă cu goluri verticale); D (beton poros uşor); E (Beton Celular Autoclavizat, BCA) sunt disponibile în fișa tehnică.
