Instrument pentru montajul ascuns al diblurilor R-TFIX-8SX în termoizolație

R-TFIX-TOOL-CSM este o sculă special concepută pentru instalarea diblurilor R-TFIX-8SX în montaj ascuns, în sistemele de fațadă ETICS. Rolul său nu este doar să înșurubeze diblul, ci și să îl poziționeze corect în stratul termoizolant, astfel încât punctul de fixare să poată fi ulterior nivelat cu R-TFIX-CAP63.

În practică, acest instrument ajută la obținerea unui montaj mai controlat și mai coerent, mai ales în lucrările unde se urmărește o suprafață omogenă a izolației și o reducere a transferului termic în zona diblurilor.

Cum funcționează R-TFIX-TOOL-CSM

Instrumentul este prevăzut cu disc și perforator integrate, astfel încât în momentul instalării diblului R-TFIX-8SX, acesta este:

• înșurubat corect în suport
• poziționat controlat în stratul de izolație
• îngropat la adâncimea necesară pentru montaj ascuns

După această etapă, zona poate fi completată cu capacul de izolare R-TFIX-CAP63, pentru a obține o suprafață netedă și uniformă, în special în sistemele cu vată minerală bazaltică.

De ce este important montajul ascuns

La fixarea mecanică a termoizolației, montajul clasic la suprafață poate genera puncte cu comportament termic diferit față de restul stratului. Prin montajul ascuns al diblurilor, punctul de fixare este integrat mai bine în termoizolație, ceea ce contribuie la:

• reducerea efectului de punte termică punctuală
• uniformizarea suprafeței termoizolante
• pregătirea corectă pentru stratul final al sistemului
• un montaj mai atent în proiectele nZEB și case pasive

Avantajele instrumentului R-TFIX-TOOL-CSM

• Instalare rapidă și ușoară: Scula simplifică procesul de montaj și reduce variațiile de execuție în șantier.
• Poziționare stabilă și precisă: Designul cu bit TX40 oferă stabilitate bună la înșurubare și un control mai bun asupra instalării.
• Îngropare controlată a diblului în izolație: Discul și perforatorul integrate asigură adâncimea corectă pentru montajul ascuns al diblului R-TFIX-8SX.
• Suprafață mai uniformă a termoizolației: Utilizarea împreună cu R-TFIX-CAP63 ajută la obținerea unui strat izolator mai omogen, mai ales în cazul plăcilor din vată bazaltică.
• Reducerea transferului termic în punctul de fixare: Montajul ascuns contribuie la limitarea efectului de punct termic și la o integrare mai bună a fixării în sistemul ETICS.

Aplicații recomandate

R-TFIX-TOOL-CSM este recomandat pentru:

• sisteme termoizolante compozite de fațadă ETICS
• montaj ascuns al diblurilor RAWLPLUG R-TFIX-8SX
• aplicații în vată minerală
• aplicații în polistiren EPS
• lucrări unde se urmărește o suprafață izolatoare netedă și uniformă
• proiecte unde este importantă reducerea punților termice punctuale

Compatibilitate

Instrumentul este destinat utilizării cu:

1. diblurile RAWLPLUG R-TFIX-8SX
2. capacul de vată R-TFIX-CAP63
3. capacul de polistiren R-TFIX-EPS63

Această combinație este utilă în special pentru aplicațiile cu vată bazaltică, unde după îngroparea diblului este necesară completarea golului pentru nivelarea corectă a suprafeței.

R-TFIX-TOOL-CSM este instrumentul potrivit pentru montajul ascuns al diblurilor RAWLPLUG R-TFIX-8SX în sisteme ETICS cu EPS sau vată minerală. Prin înșurubarea și îngroparea controlată a diblului în izolație, această sculă contribuie la un montaj mai precis, la o suprafață mai uniformă și la reducerea efectului de punte termică în zona fixărilor.

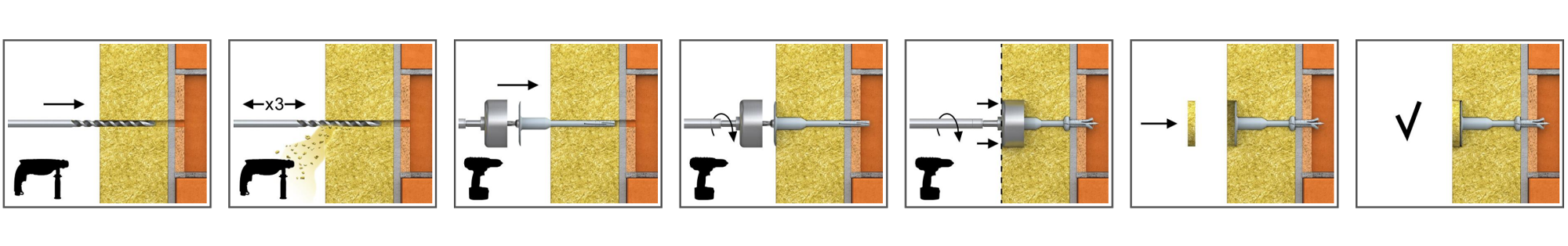

1. Realizați o gaură cu diametrul și adâncimea cerute.
2. Adâncime de forare de minimum 35mm pentru categoriile A,B,C,D și 75mm pentru categoria E.
3. Curățați de 3 ori găurile realizate.
4. Introduceți instrumentul de reglare R-TFIX-TOOL-CSM în diblul R-TFIX-8SX.
5. Introduceți diblul în gaura forată.
6. Flanșa diblului trebuie să fie la același nivel cu materialul de izolație.
7. Adâncime de ancorare de minimum 25mm pentru categoriile A,B,C,D și 65mm pentru categoria E.
8. Aplicați o presiune axială constantă, asigurând menținerea perpendiculară a discului instrumentului pe axul de fixare.
9. Înșurubați în mod constant până la asigurarea prinderii (atunci când discul atinge suprafața izolației).
