Diblu telescopic Rawlplug R-GOK-II pentru fixarea izolației acoperișului plat

Rawlplug R-GOK-II este un diblu telescopic cu rozetă, proiectat pentru fixarea mecanică a termoizolației și a sistemelor de membrane hidroizolatoare pe acoperișuri plate. Designul său permite utilizarea cu șuruburile Rawlplug corespunzătoare suportului și facilitează instalarea în materiale termoizolante precum vată minerală, EPS, PIR/PUR, plăci din poliuretan, vată de lemn sau plută.

Rozeta cu diametrul de 50 mm distribuie presiunea, iar materialul cu rezistență ridicată la impact este conceput pentru menținerea proprietăților mecanice pe durata de exploatare a acoperișului.

Utilizare

R-GOK-II este destinat în principal sistemelor de acoperiș plat cu fixare mecanică.

Poate fi utilizat pentru fixarea următoarelor materiale termoizolante:

• plăci din vată minerală;
• EPS;
• panouri PIR/PUR;
• plăci din poliuretan;
• plăci ușoare din vată de lemn;
• plută.

Pentru sistemele hidroizolatoare, se poate folosi în combinație cu membrane:

• PVC;
• EPDM;
• TPO/FTO;
• membrane bituminoase, în configurația corespunzătoare sistemului.

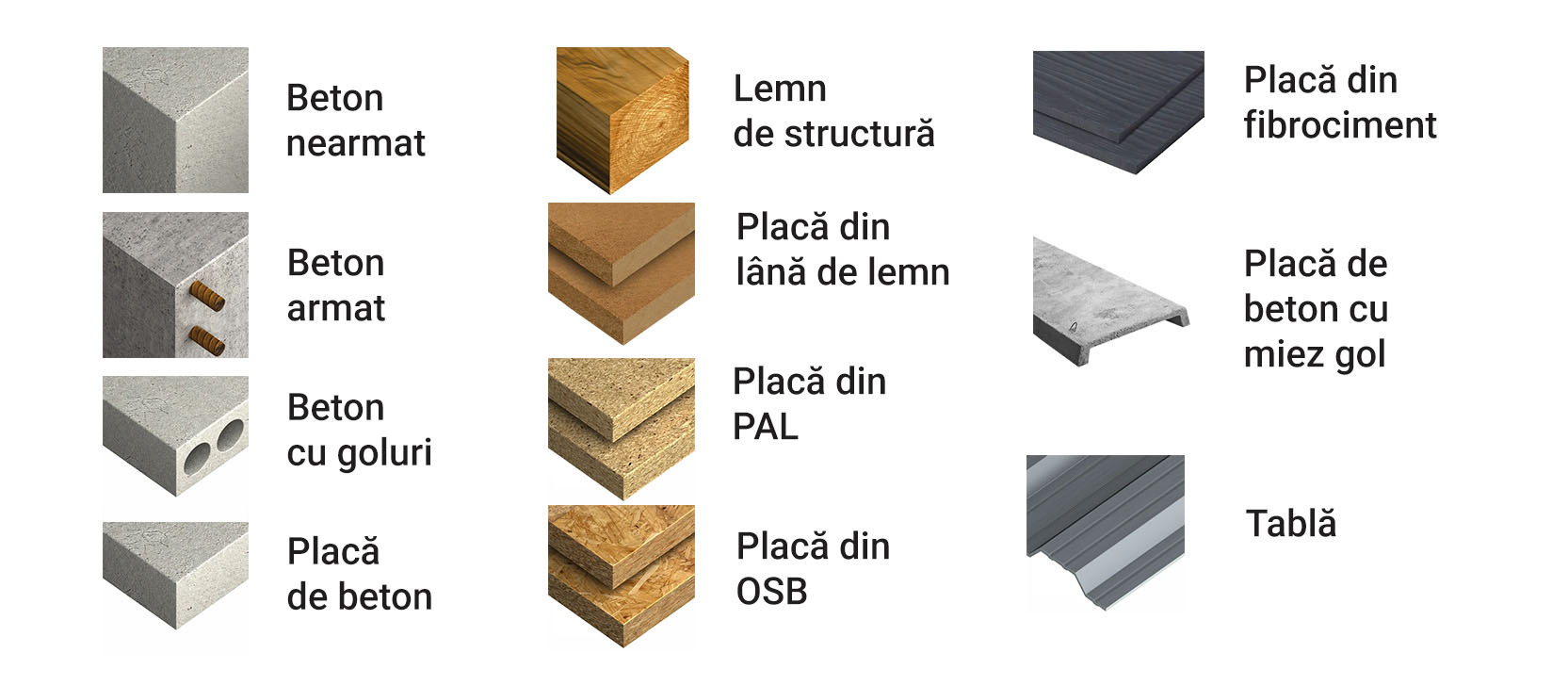

Se utilizează împreună cu șurubul corespunzător pentru o gamă extinsă de suporturi, inclusiv beton, beton armat, beton cu goluri, plăci din beton, tablă, lemn structural, OSB, PAL, MFP și fibrociment. Alegerea șurubului și a lungimii diblului trebuie realizată în funcție de suport și grosimea sistemului termoizolant.

1. Fixare adaptată acoperișurilor plate

R-GOK-II este conceput special pentru sistemele de termoizolație și hidroizolație cu fixare mecanică ale acoperișurilor plate, nu ca element universal de fixare pentru fațade.

2. Rozetă cu diametrul de 50 mm

Forma lenticulară contribuie la distribuirea presiunii asupra membranei și limitează riscul deformării capacului diblului în timpul montajului.

3. Montaj rapid

Geometria conică a corpului și posibilitatea preasamblării cu șuruburi pentru acoperiș Rawlplug reduc numărul de operațiuni necesare în timpul instalării.

4. Potrivit pentru termoizolații dense

Diametrul redus al corpului facilitează instalarea în materiale precum PIR/PUR și vată minerală fără a necesita o deschidere inutil de mare în termoizolație.

Caracteristici tehnice

• Diblu telescopic cu rozetă
• Aplicație principală: Fixarea mecanică a termoizolației pe acoperișuri plate
• Diametru rozetă: 50 mm
• Diametru corp – variante până la 425 mm: 14,2 mm
• Diametru corp – variante 525–725 mm: 15,5 mm
• Lungimi disponibile: 35–725 mm
• Materiale termoizolante: Vată minerală, EPS, PIR/PUR, poliuretan, vată de lemn, plută
• Membrane indicate: PVC, EPDM, TPO/FTO; sisteme bituminoase conform configurației
• Montaj: Împreună cu șurubul adecvat suportului

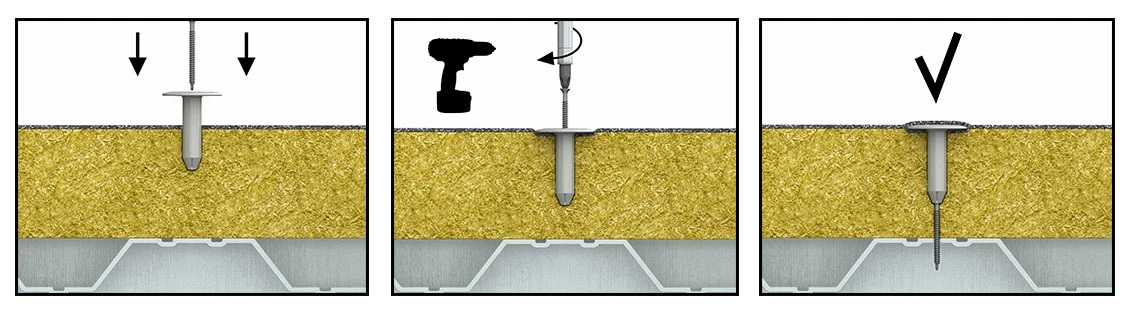

Ghid de instalare

1. se selectează tipul și lungimea diblului și a șurubului potrivite suportului;
2. diblul se introduce ușor prin materialul termoizolant;
3. șurubul se fixează mecanic în suport până la atingerea adâncimii de instalare necesare.

R-GOK-II are un rol important în fixarea corectă a termoizolației acoperișului, o componentă esențială a anvelopei unei clădiri eficiente energetic. Construcția sa urmărește totodată simplificarea montajului, de la introducerea prin materiale dense până la preasamblarea cu elementul de fixare.
